Para reparar una placa de circuito impreso (PCB) dañada del disco duro, generalmente podemos encontrar una placa donante para un reemplazo (cambio).
- Para los discos duros Seagate, Western Digital, Samsung, Toshiba y Fujitsu, debemos asegurarnos de que el «Número de PCB» de la PCB del donante sea el mismo que el de su PCB original.
- Para los discos duros de escritorio Maxtor e Hitachi (3,5 pulgadas), debemos asegurarnos de que el número del «Chip controlador principal» de la PCB del donante sea el mismo que el de su PCB original.
- Para los discos duros portátiles Hitachi (2,5 pulgadas), debemos asegurarnos de que el número de la «Marca blanca» de la PCB del donante sea el mismo que el de su PCB original.
Cambiar placa en disco duro Seagate

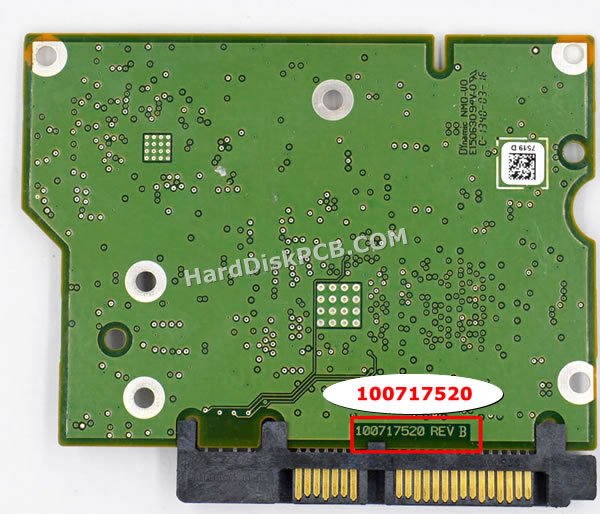

Para encontrar la placa PCB donante adecuada para su unidad de disco duro Seagate, el «Número de PCB» (que comienza con 100***, como 100717520) debe ser el mismo.
Cambiar placa en disco duro Western Digital

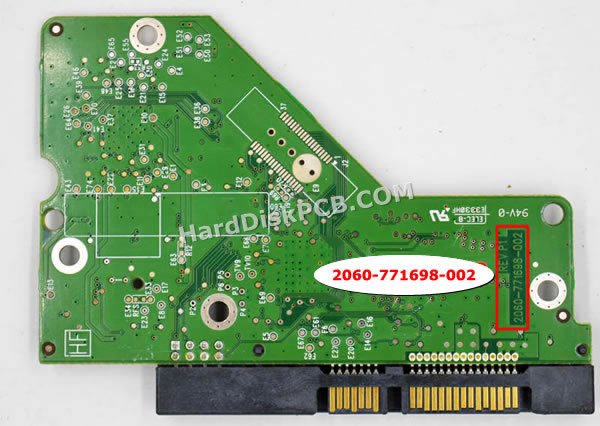

Para encontrar la placa PCB donante adecuada para su disco duro Western Digital, el «Número de PCB» (comenzando con 2060-***, como 2060-771698-002) debe ser el mismo.
Cambiar placa en disco duro Samsung

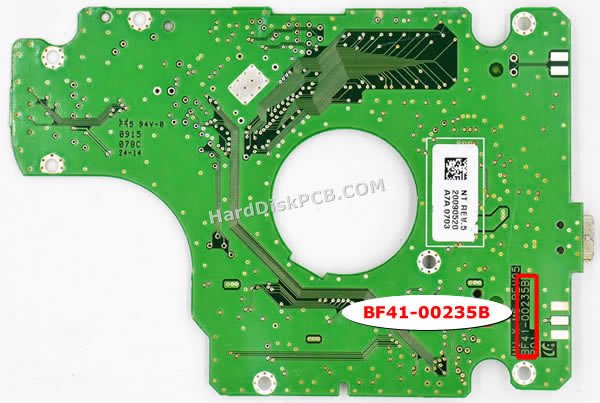

Para encontrar la placa PCB donante adecuada para su disco duro Samsung, el «Número de PCB» (comenzando con BF41-***, como BF41-00235B) debe ser el mismo.
Cambiar placa en disco duro Toshiba

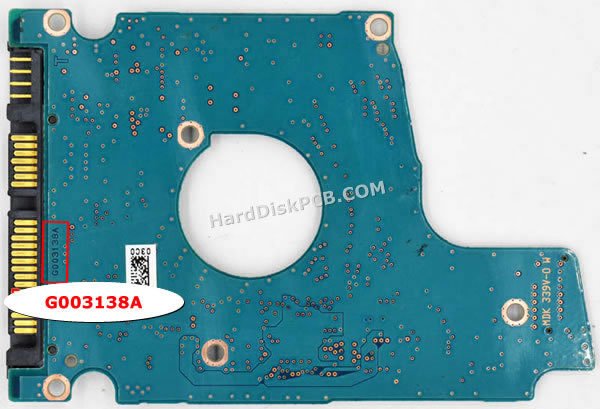

Para encontrar la placa PCB donante adecuada para su disco duro Toshiba, el «Número de PCB» (que comienza con G00***, como G003138A) debe ser el mismo.
Cambiar placa en disco duro Fujitsu

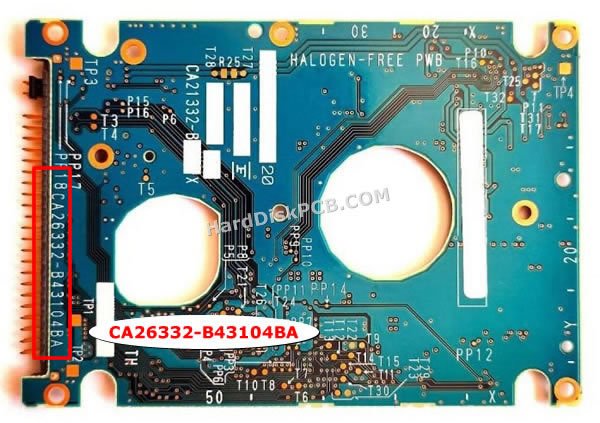

Para encontrar la placa PCB donante adecuada para su disco duro Fujitsu, el «Número de PCB» (comenzando con CA***, como CA26332-B43104BA) debe ser el mismo.
Cambiar placa en disco duro Maxtor

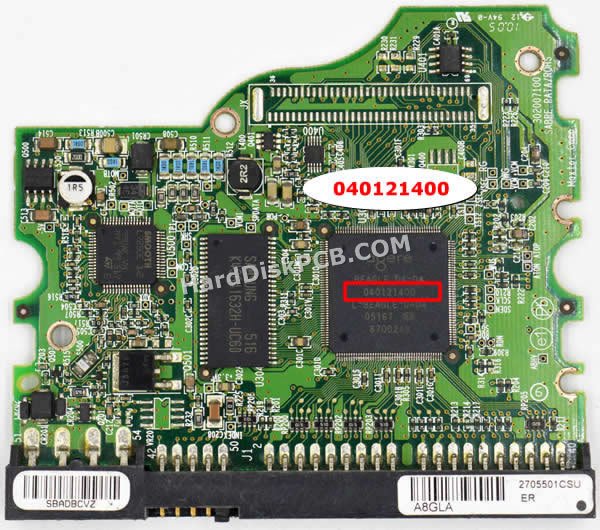

Para encontrar la placa PCB donante adecuada para su disco duro Maxtor, el número del «Chip controlador principal» (comenzando con 0401***, como 040121400) debe ser el mismo.
Cambiar placa en disco duro Hitachi
Para encontrar la placa PCB donante adecuada para su disco duro Hitachi 2,5 pulgadas, el número de la «Marca blanca» (que comienza con 0A*** o «0J***», como 0A26498) debe ser el mismo.

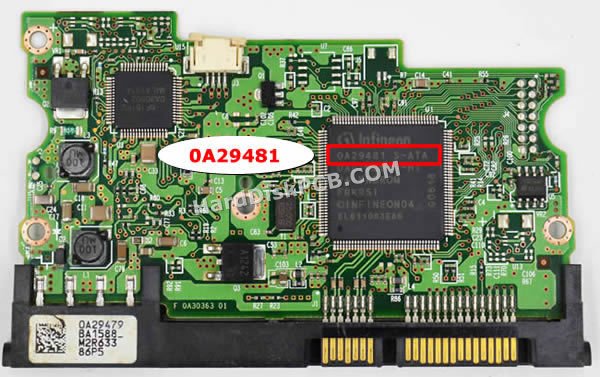

Para encontrar la placa PCB donante adecuada para su disco duro Hitachi de 3,5 pulgadas, el número del «Chip controlador principal» (que comienza con 0A*** o «0J***», como 0A29481) debe ser el mismo.
Transfiera el chip BIOS
Para reemplazar con éxito la PCB, también necesitamos intercambiar el «BIOS Chip» en la PCB. El «BIOS Chip» también se conoce como «ROM Chip» o «NV-RAM Chip». Parte de la información importante (firmware) del disco duro se almacena en este chip. Debemos transferir el «BIOS Chip» de su PCB original a la PCB del donante, para asegurarnos de que el disco duro sea reconocido por la computadora.
El «BIOS Chip» es un chip de 8 pines (4 pines en cada lado). Es fácil de encontrar. Marcaremos el «BIOS Chip» para cada PCB que hayamos enviado. Esta operación no es complicada y se puede completar en pocos minutos. Algunas placas PCB de disco duro no tienen un «chip BIOS». El firmware se almacena en el «Chip controlador principal«. Esta operación de transferencia generalmente requiere un profesional para realizarla.
Herramientas para transferir el chip BIOS: pistola de aire caliente, pinzas, etc. (Video tutorial)
Servicio de transferencia de chips BIOS: Por lo general, podemos encontrar un teléfono local, televisores o taller de reparación electrónica para obtener ayuda, el costo es de 5-20 euros.
FAQs
1. Modelos REV A, REV B, REV C, REV D, REV E, REV P1, REV P2, 00, 01, 02 ¿son todos compatibles entre sí?
¡Sí! Son diferentes modelos de PCB, ¡pero son compatibles! Le enviaremos un modelo al azar. Por favor, deje un mensaje si desea recibir un modelo específico, ¡gracias!
3. ¿Esta PCB es compatible con mi disco duro?
No podemos enumerar todos los modelos de HDD compatibles con todas las PCB. Para encontrar la PCB del disco duro correspondiente, puede desenroscar el disco duro y encontrar el «Número de PCB» correcto. En general una PCB de Disco Duro es compatible con toda una familia de discos duros con diferentes capacidades: 20G, 30G, 40G, 60G, 80G, 120G, 160G, 200G, 250G, 300G, 320G, 400G, 500G, 750G, 1TB, 1.5TB, 2TB, 3TB, 4TB.
